宇泰 UOTEK 集线器UT-5204
四口RS-485集线器(HUB)
产品说明书
一、宇泰 UOTEK 集线器UT-5204 概述
宇泰 UOTEK 集线器UT-5204 是一款专为解决复杂电磁场
环境下RS-485大系统要求而设计的RS-485总线分割集线器(HUB)。该产
品支持传输速率最高达115.2Kbps，为了保证数据通讯的安全
可靠，RS-485接口端采用光电隔离技术，防止雷击浪涌引入
转换器及设备。内置的光电隔离器及600W浪涌保护电路，
能够提供2500V的隔离电压，可以有效地抑制闪电(Lighting)
和ESD，同时可以有效的防止雷击和共地干扰，供电采用
外接开关电源供电，安全可靠，非常适合户外工程应用。
在RS-485工作模式。采用的判别电路能够自动感知数
据流方向，并且自动的切换使能控制电路。轻松解决RS-485
收发转换时延问题。RS-485接口传输距离大于1200米、性
能稳定。广泛用于高速公路收费系统，道路监控系统及电力
采集系统中，是一款性能卓越，价格优良的数据接口转换产
品。
宇泰 UOTEK 集线器UT-5204 RS-485 HUB提供星型RS-485总线连接。各端
口都具有短路、开路保护。光电隔离2500V，用户可以轻易改
善RS-485总线结构，分割网段，提高通信可靠性。当雷击或
者设备故障产生时，出现问题的网段将被隔离，以确保其他网
段的正常工作。这一性能大大提高了现有RS-485网络的可靠
性，有效缩短了网络的推护时间，合理的利用UT-5204
RS-485 HUB 可以助您设计出独特的高可靠的RS-485系统。
二、宇泰 UOTEK 集线器UT-5204 性能参数
1、接口特性:接口兼容EIA/TIA的RS-232C、RS-485标准
2、电气接口:RS-232C接口为十位接线柱
RS-485接口为十位接线柱
3、传输介质:双绞线或屏蔽线
4、工作方式:异步半双工
5、工作电源:9-30VDC/150mA
6、信号指示:七个信号指示灯电源(PWR)、发送(TD)、
接收(RD)、故障(EI-E4)
7、隔离度:隔离电压2500VRMS 500VDC 连续
DC/DC模块
8、传输速率:300bps-115.2Kbps
9、保护等级:RS-232接口±15KV ESD保护
RS-485 接口每线600W的雷击浪涌保护
10、传输距离:0.5km(115.2Kbps-300bps)
11，尺寸:120mm x80mm x25mm
12，使用环境:-40℃到85℃，相对湿度为5%到95%
三、UT-5204产品面板及信号指示
UT-5204的前面板共有七个指示灯，左右二端各是用十
位接线柱。左端的TXD RXD GND为RS-232信号输入端，
485+ 485=为RS-485信号输入端，GND为接地。右端为485
信号输出口T/R1+、T/RI=.T/R2+、T/R2=、T/R3+、T/R3-.
T/R4+.T/R4*.GND.GND注意485输出端的GND不能和
输入端的GND相连。
宇泰 UOTEK 集线器UT-5204 的前面板指示灯含义如下:
PWR
电源指示，正常时为红色
TXD
数据发送指示，正常时为绿色闪亮，表示
数据从 INPUT 口发送至OUTPUT 口I-口4
RXD
数据接收指示，正常时为黄色闪亮，表示
数据从OUTPUT口 1-口4 发送至INPUT 口
E1-E4
口1-口4故障警告指示灯，常亮时表示对应
口1-口4所连接的RS-485接口设备出现短路
或信号反接的情况，E1灯与口1对应，E4
灯与口4对应，用户可根据该故障警告指示
灯判断出故障端口及其相连的故障设备。
四、宇泰 UOTEK 集线器UT-5204 电气接口及其定义
宇泰 UOTEK 集线器UT-5204 RS-232C接口定义
宇泰 UOTEK 集线器UT-5204 RS-485接口定义
五、宇泰 UOTEK 集线器UT-5204 四口RS-485HUB的常见几种应用
1、宇泰 UOTEK 集线器UT-5204 主控机串口(RS-232C)至4个高可靠性的RS-485接
口的应用
2、宇泰 UOTEK 集线器UT-5204 已有RS-485总线扩展至4个高可靠性的RS-485 接口的
应用，在RS-485总线上可同时并连128个RS-485集线器
3、宇泰 UOTEK 集线器UT-5204 主控机串口(RS-232C)至多个高可靠性的RS-485接
口的应用
4、宇泰 UOTEK 集线器UT-5204 已有RS-485总线扩展至多个高可靠性的RS-485接口的应
用，在RS-485总线上可同时并连128个RS-485集线器
RS-485 端口故障警告及保护是解决连接多个RS-485设备，
增强其可靠性的有效方法，UT-5204有四个下位机端口，且每
个端口都具有短路保护功能，并能工作在关断模式。当任一
RS-485 端口短路只会影响其所在RS-485总线系统，不会影响
其他接口连接的RS-485系统的正常工作。用户可以根据故障
警告指示灯迅速判断出故障端口及其他相连的故障设备。
七、宇泰 UOTEK 集线器UT-5204 电源及防雷保护
宇泰 UOTEK 集线器UT-5204 转换器可使用直流电源设备供电、供电电压+9V~
+30V、电流最小150mA。
UT-5204的所有的RS-485接口都具有600W的防雷保护，能
够有效地抑制闪电(lighting)和ESD，用户使用过程中为了保
证通信的安全应可靠接地，避免悬空。
一、概述
上海卯兴电气有限公司代理UOTEK宇泰UT-62204系列6口百兆非网管型以太网交换机用于10V100Base-T(X)双绞线与100Base-FX光缆之间数据通讯，最适合智能化小区或光纤到桌面的连接器，自动适应10Mbps与100Mbps的传输速率，方便用户的升级。它将网络传输距离的极限从双纹线的100M扩展到100KM以上，可以简便地实现主板服务器、中继器、集线器、终端机与终端机之间的互联。

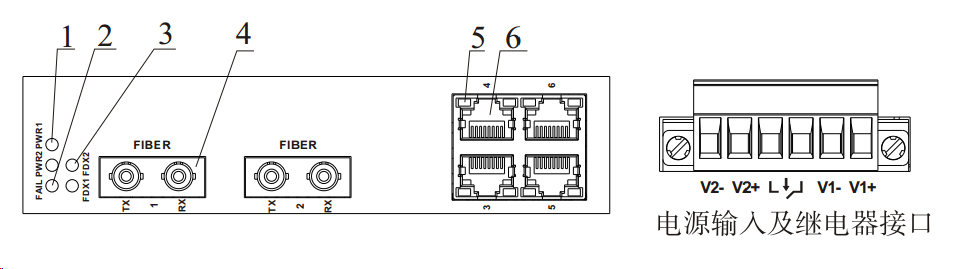

二、面板描述
以上海卯兴电气有限公司代理UOTEK宇泰UT-62204SM-ST为例
UOTEK宇泰UT-62204系列6口百兆非网管型以太网交换
1、电源输入指示灯
4、百兆ST光纤接口
2、继电器告警指示灯
5、以太网接口指示灯
3、百兆光纤指示灯
6、10/100Base-T(X)以太网接口
外观尺寸(单位:mm)
三、性能参数
3.1标准
IEFE 802.3 10Base-T
IEEE 802.3u 100Base-TX和100Base-FX
3.2接口
2个100Base•FX端口(可选SC、ST、FC接口)
RJ45端口:4个10V100Base-TX端口，自动侦测，全半双工
MDI/MDI-X自适应
LED指示灯:PWR1、PWR2电源指示灯，FAIL电源故障灯，FDX1，
FDX2光纤指示灯，RJ-45指示灯
报警触点:一路继电器输出，常开常闭容量1A@24VDC
3.3电源需求
输入电压:1224/48VDC(10.8-52.8VDC)，冗余双电源输入
电源功耗:300mA@24Vmax
接口端子:1个可折拔的6针接线端子
过载保护:提供
反接保护:提供
3.4机械特性
外壳:IP40防护等级
安装方式，导轨式安装\墙式安装
3.5 机械尺寸
150mmx100mm x47.6mm
3.6工作环境
工作温度:-40℃-85℃
储存温度:-40℃~85℃
相对湿度:0~95%
3.7行业标准
EMI:FCC Part 15 Subpart B classA，EN55022 class A
IEC(EN)61000-4-2(ESD)
EMS:
IEC(EN)61000-4-3(RS)
IEC(EN)61000-4-4(EFT)
IEC(EN)61000-4-5(Surge)
IEC(EN)61000-4-6(CS)
IEC 60068-2-27(Shock)
IEC(EN)61000-4-8
IEC 60068-2-32(Freefall)
IEC 60068-2-6(Vibration)
四、接口定义
4.110/100Base-T(X)以太网接口
该系列交换机提供10/100Base-T(X)端口均支持线缆的MDI/
MDI-X自识别功能。在使用中，可由交换机电口经网线(直连或
交叉)与其他以太网终端设备连接，请使用超五类屏蔽双绞线，电

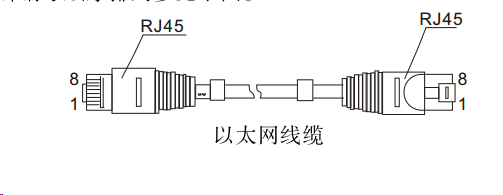

口引脚编号顺序排列参见下图。
RJ45端口支持自动MDI/MDI-X操作，可以使用直通线连接PC
或服务器，连接其它交换机或集线器。在直通线(MDI)中，管脚
1、2、3、6对应连接;对于交换机或集线器的MDI-X端口，采用的
是交叉线:1-3、2一6、3→1、62。MDIMDIX应用中10/100Base-T(X)

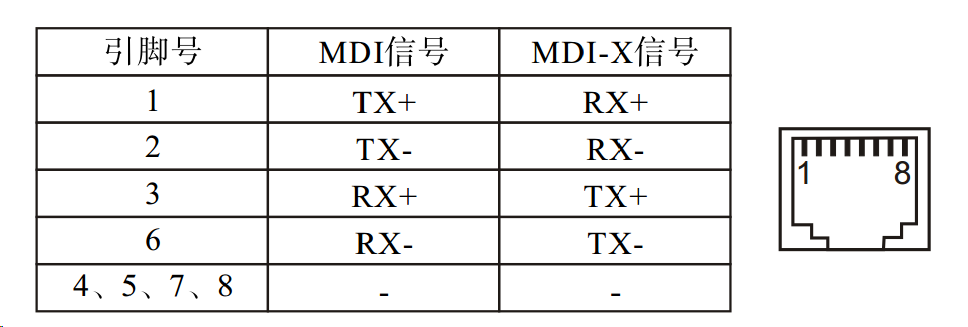

引脚定义如下表所示。
4.2 100Base-FX光口
该系列交换机提供100Base-FX光口;在使用电口时，可由交换机
光口经光纤跳线引至其他以太网终端设备。
4.2.1光纤跳线分类
按照光在光纤中的传输模式，可以分为多模光纤和单模光纤。
多模光纤的中心玻璃芯较粗(50或62.5μm)，可传多种模式的光。
但其模间色散较大，这就限制了传输数字信号的频率，因此，多模光
纤传输的距离就比较近(一般只有几公里)。
单模光纤中心玻璃芯很细(芯径一般为9或10μm)，只能传一种模
式的光。因此，其模间色散很小，适用于远程通讯。一般情况下外皮
为橙色的为多模，黄色的为单模。

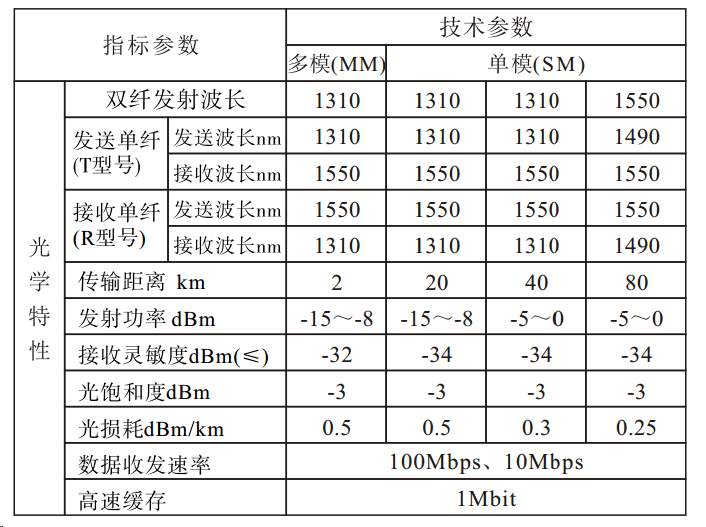

4.2.2光纤参数
例如:UT-62204RSM-SC-40，其中-R-为接收单纤
-SM-为单模
-SC-光纤接口类型为SC头
-40-传输公里数为40km

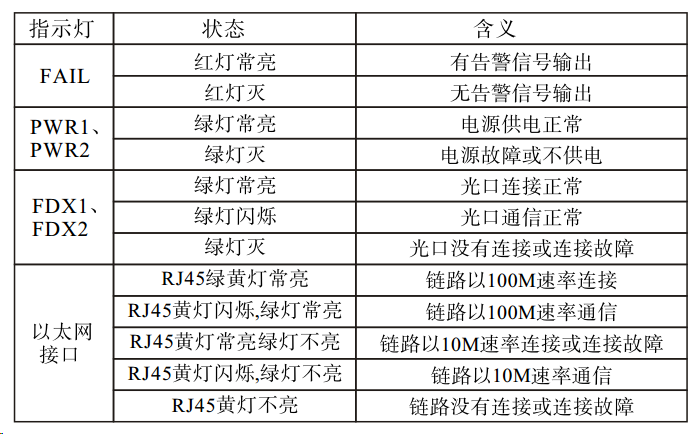

五、LED指示灯
六、安装指导
6.1导轨式安装
用导轨式安装将产品安装在导轨上，有如下步骤:
第一步:检查导轨的接地与稳定性;将交换机的导轨
卡槽卡进导轨上;
第二步:从中央向两侧按顺序将导轨的定位螺丝稍
微旋紧，使轨道与垂直安装面稍微贴合;
第三步:用螺钉将安装导轨卡槽固定在导轨两端的
固定导槽上，保证导轨与交换机垂直稳定地固定在
导轨上。
6.2 接地
将接地线固定到交换机上面接地螺丝上，并保证良
好的接地系统可靠连接。
6.3 电源连接
将电源线插入6芯接线端子的规定位置，把接线端子
插入电源输入接口(电源对应的V+、V-输入)，V+、
V-支持供电电压12/24/48VDC(10.8~52.8VDC)。

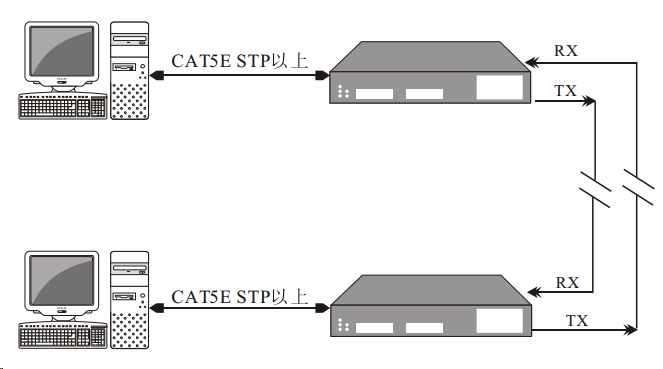

6.4安装示意图
