宇泰 UOTEK 集线器UT-5204
四口RS-485集线器(HUB)
产品说明书
一、宇泰 UOTEK 集线器UT-5204 概述
宇泰 UOTEK 集线器UT-5204 是一款专为解决复杂电磁场
环境下RS-485大系统要求而设计的RS-485总线分割集线器(HUB)。该产
品支持传输速率最高达115.2Kbps，为了保证数据通讯的安全
可靠，RS-485接口端采用光电隔离技术，防止雷击浪涌引入
转换器及设备。内置的光电隔离器及600W浪涌保护电路，
能够提供2500V的隔离电压，可以有效地抑制闪电(Lighting)
和ESD，同时可以有效的防止雷击和共地干扰，供电采用
外接开关电源供电，安全可靠，非常适合户外工程应用。
在RS-485工作模式。采用的判别电路能够自动感知数
据流方向，并且自动的切换使能控制电路。轻松解决RS-485
收发转换时延问题。RS-485接口传输距离大于1200米、性
能稳定。广泛用于高速公路收费系统，道路监控系统及电力
采集系统中，是一款性能卓越，价格优良的数据接口转换产
品。
宇泰 UOTEK 集线器UT-5204 RS-485 HUB提供星型RS-485总线连接。各端
口都具有短路、开路保护。光电隔离2500V，用户可以轻易改
善RS-485总线结构，分割网段，提高通信可靠性。当雷击或
者设备故障产生时，出现问题的网段将被隔离，以确保其他网
段的正常工作。这一性能大大提高了现有RS-485网络的可靠
性，有效缩短了网络的推护时间，合理的利用UT-5204
RS-485 HUB 可以助您设计出独特的高可靠的RS-485系统。
二、宇泰 UOTEK 集线器UT-5204 性能参数
1、接口特性:接口兼容EIA/TIA的RS-232C、RS-485标准
2、电气接口:RS-232C接口为十位接线柱
RS-485接口为十位接线柱
3、传输介质:双绞线或屏蔽线
4、工作方式:异步半双工
5、工作电源:9-30VDC/150mA
6、信号指示:七个信号指示灯电源(PWR)、发送(TD)、
接收(RD)、故障(EI-E4)
7、隔离度:隔离电压2500VRMS 500VDC 连续
DC/DC模块
8、传输速率:300bps-115.2Kbps
9、保护等级:RS-232接口±15KV ESD保护
RS-485 接口每线600W的雷击浪涌保护
10、传输距离:0.5km(115.2Kbps-300bps)
11，尺寸:120mm x80mm x25mm
12，使用环境:-40℃到85℃，相对湿度为5%到95%

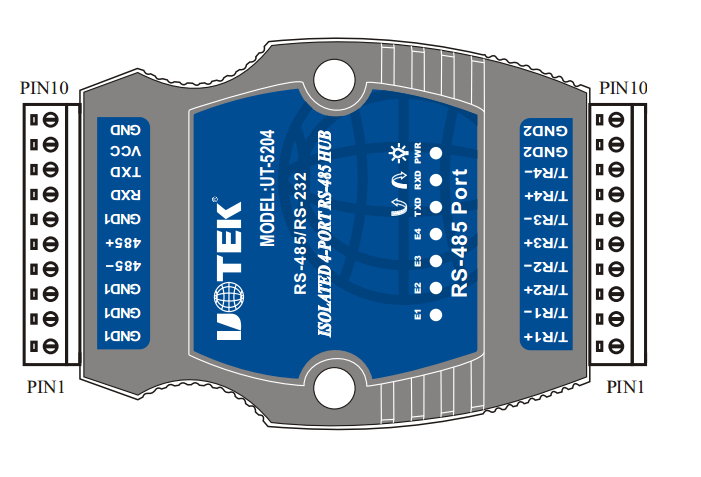

三、UT-5204产品面板及信号指示
UT-5204的前面板共有七个指示灯，左右二端各是用十
位接线柱。左端的TXD RXD GND为RS-232信号输入端，
485+ 485=为RS-485信号输入端，GND为接地。右端为485
信号输出口T/R1+、T/RI=.T/R2+、T/R2=、T/R3+、T/R3-.
T/R4+.T/R4*.GND.GND注意485输出端的GND不能和
输入端的GND相连。
宇泰 UOTEK 集线器UT-5204 的前面板指示灯含义如下:
PWR
电源指示，正常时为红色
TXD
数据发送指示，正常时为绿色闪亮，表示
数据从 INPUT 口发送至OUTPUT 口I-口4
RXD
数据接收指示，正常时为黄色闪亮，表示
数据从OUTPUT口 1-口4 发送至INPUT 口
E1-E4
口1-口4故障警告指示灯，常亮时表示对应
口1-口4所连接的RS-485接口设备出现短路
或信号反接的情况，E1灯与口1对应，E4
灯与口4对应，用户可根据该故障警告指示
灯判断出故障端口及其相连的故障设备。
四、宇泰 UOTEK 集线器UT-5204 电气接口及其定义

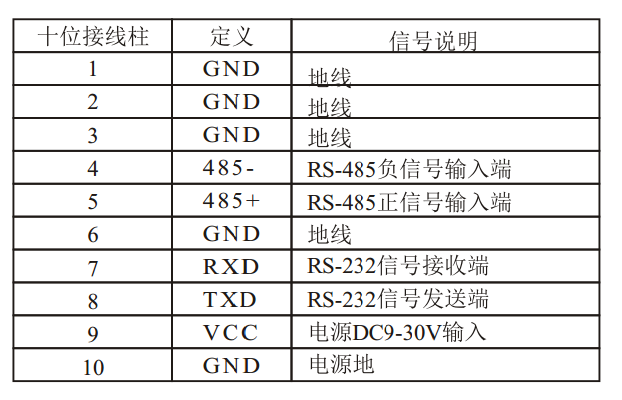

宇泰 UOTEK 集线器UT-5204 RS-232C接口定义
宇泰 UOTEK 集线器UT-5204 RS-485接口定义
五、宇泰 UOTEK 集线器UT-5204 四口RS-485HUB的常见几种应用

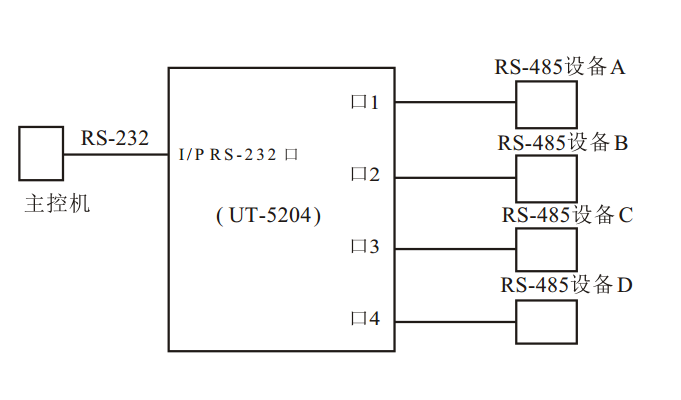

1、宇泰 UOTEK 集线器UT-5204 主控机串口(RS-232C)至4个高可靠性的RS-485接
口的应用

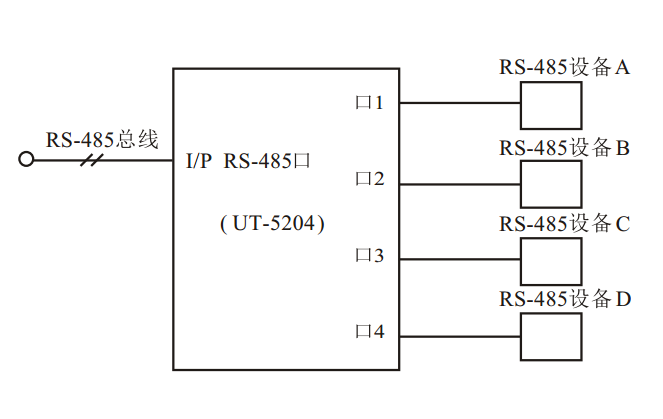

2、宇泰 UOTEK 集线器UT-5204 已有RS-485总线扩展至4个高可靠性的RS-485 接口的
应用，在RS-485总线上可同时并连128个RS-485集线器

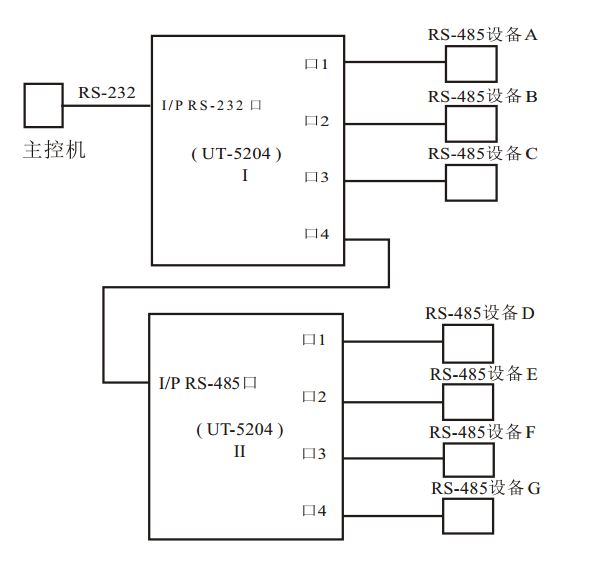

3、宇泰 UOTEK 集线器UT-5204 主控机串口(RS-232C)至多个高可靠性的RS-485接
口的应用

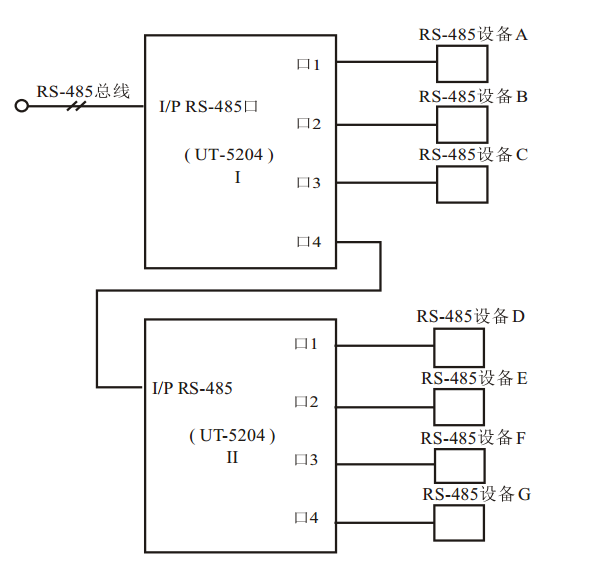

4、宇泰 UOTEK 集线器UT-5204 已有RS-485总线扩展至多个高可靠性的RS-485接口的应
用，在RS-485总线上可同时并连128个RS-485集线器
RS-485 端口故障警告及保护是解决连接多个RS-485设备，
增强其可靠性的有效方法，UT-5204有四个下位机端口，且每
个端口都具有短路保护功能，并能工作在关断模式。当任一
RS-485 端口短路只会影响其所在RS-485总线系统，不会影响
其他接口连接的RS-485系统的正常工作。用户可以根据故障
警告指示灯迅速判断出故障端口及其他相连的故障设备。
七、宇泰 UOTEK 集线器UT-5204 电源及防雷保护
宇泰 UOTEK 集线器UT-5204 转换器可使用直流电源设备供电、供电电压+9V~
+30V、电流最小150mA。
UT-5204的所有的RS-485接口都具有600W的防雷保护，能
够有效地抑制闪电(lighting)和ESD，用户使用过程中为了保
证通信的安全应可靠接地，避免悬空。
